7セグメントLEDをポートから直接駆動して遊ぶプログラム
【内容説明】

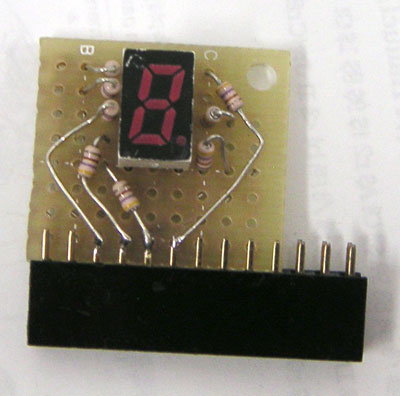

LNM213AM01B 小型赤色7セグメントLEDアノードコモン表示器(千石電商)
接続
P1.0 Cathod e
P1.1 Cathod a
P1.2 Cathod g
P5.1 Cathod c
P5.2 Cathod b
P5.3 Cathod dp
P5.4 Cathod d
P5.5 Cathod f
ポート8を利用
8.0 -LED出力
8.1 -LED出力
8.2 -switch入力
