LCDをつかう

プログラムはベストテクノロジーのGCC Developer Liteにて行います
プログラム(lcdtestTiny.zip)

H8/3694にて秋月SC1602を駆動してみる

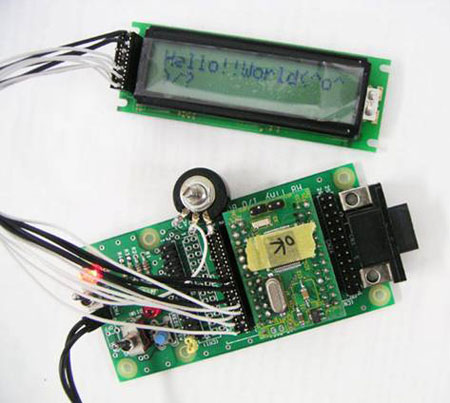

Hello!World
と表示されるだけのプログラムになります。
接続方法は以下の通り

LCD P1 Vcc --- 5.0V

LCD P2 GND --- GND

LCD P3 Vo ---- 0.5V

LCD P4 RS ---- P12

LCD P5 RW ---- P11

LCD P6 E ----- P10

LCD P7 D0 ---- NC

LCD P8 D1 ---- NC

LCD P9 D2 ---- NC

LCD P10 D3 ---- NC

LCD P11 D4 ---- P50

LCD P12 D5 ---- P51

LCD P13 D6 ---- P52

LCD P14 D7 ---- P53
